产品结构及方案说明：

1、依据现场环境及客户要求，本次工程共设计安装如下两款设备:

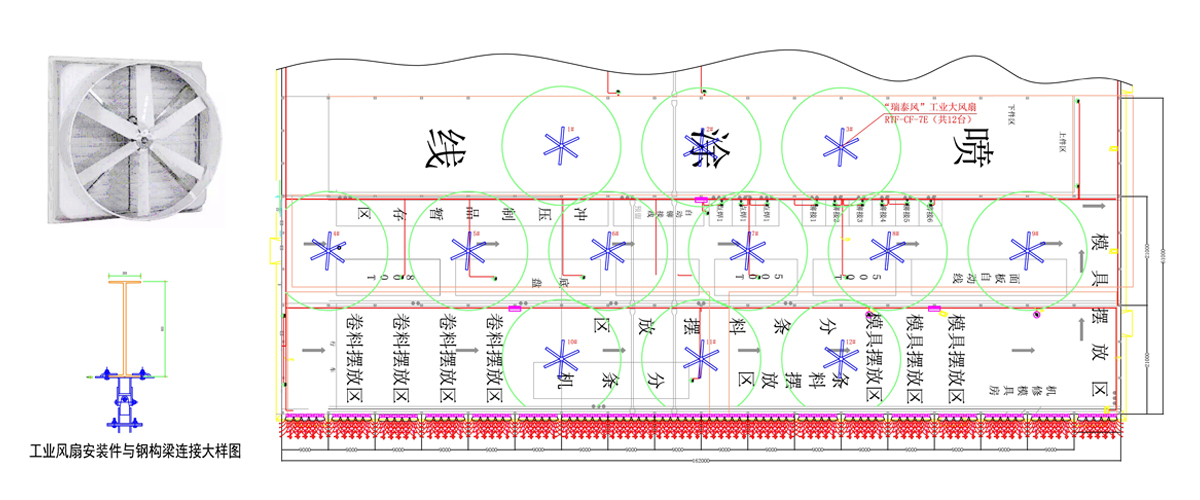

（1）“翰泰通”HTT-CF-7E型直径7.3米工业大风扇12台，具体位置根据厂方指定安装;

（2）“翰泰通”玻璃钢负压风机1460*1460*580型95台，安装在南面墙体，两梁9米之问安装5-6台，95台集中控制，单开单控，操作界面采用触摸控制屏，可一键启停；

2、本次工程设计的两款设备功率分别为:

（1）“翰泰通”HTT-CF-7E型的单台电机额定功率为1.5/2.0Kw/hP；

（2）“翰泰通”玻璃钢负压风机的单台电机额定功率0.75-12P；

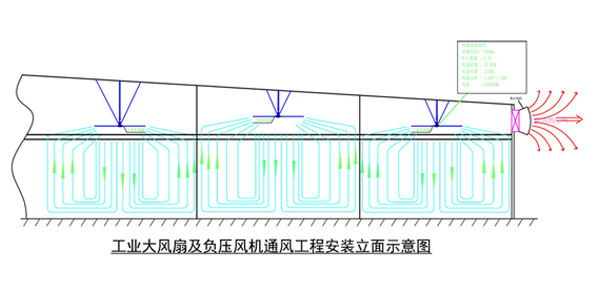

3、本次工程设计为负压风机配合工业大风扇，“扇机组合”两种主要设备相互结合，不影响室内空间感及美观度，工业大风扇让车间内空气形成全方位的立体风，超大风量，风量为13200m³/分钟，负压风机将车间内的热空气排出室外，形成了科学的空气对流，实现了通风、降温一次性解决，以改善现场环境，提高工作效率！

4、负压风机屋顶气窗及室外挂墙安装:工业大风扇室内吊顶安装。

5、此为初步设计方案，具体安装有待现场安装时确定，大风扇位置根据具体情况确定。

产品结构及方案说明：

1、依据现场环境及客户要求，本次工程共设计安装如下两款设备：

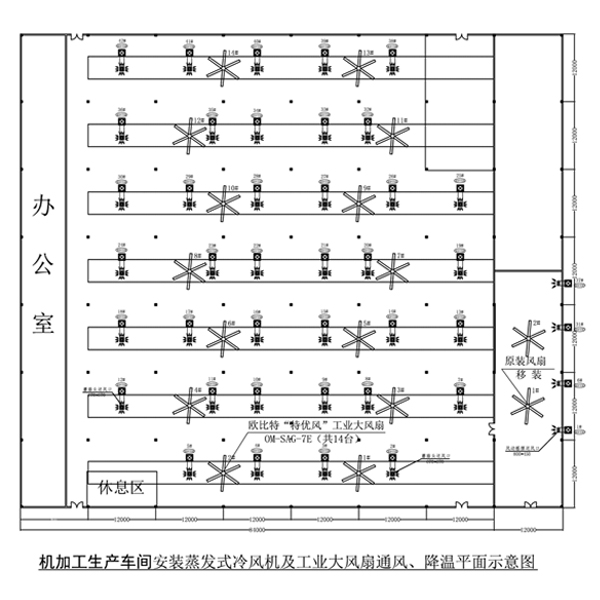

（1）欧比特“特优风”OM-SAG-7型直径7.3米工业大风扇(14台)；

（2）“润东方”蒸发式冷机RDF23A型及RDF23C型(共42台)；

2、本次工程设计的两款设备功率分別为:

（1）欧比特“特优风”0M-SAG-7型的单台功率为1.5Kw/h，14台合计功率为21Kw/h；

（2）“润东方”蒸发式冷机RDF23A/C型的功率为1.5Kw/h，42台合计功率为63Kw/h；

（3）两款设备的总功率为84Kw/h；

3、本次工程设计为蒸发式冷风机及工业大风扇，两种设备相互结合，不影响室内空间感及美观度，蒸发式冷风机源源不断送入冷空气，使室内达到凉爽、舒适的环境，工业大风扇让整个车间内空气形成无死角、全方位的立体风，超大风量，风量为13200m³/分钟，实现了通风、降温，换气，増加空气含氧量一次性实现，以改善现场环境，提高工作效率！

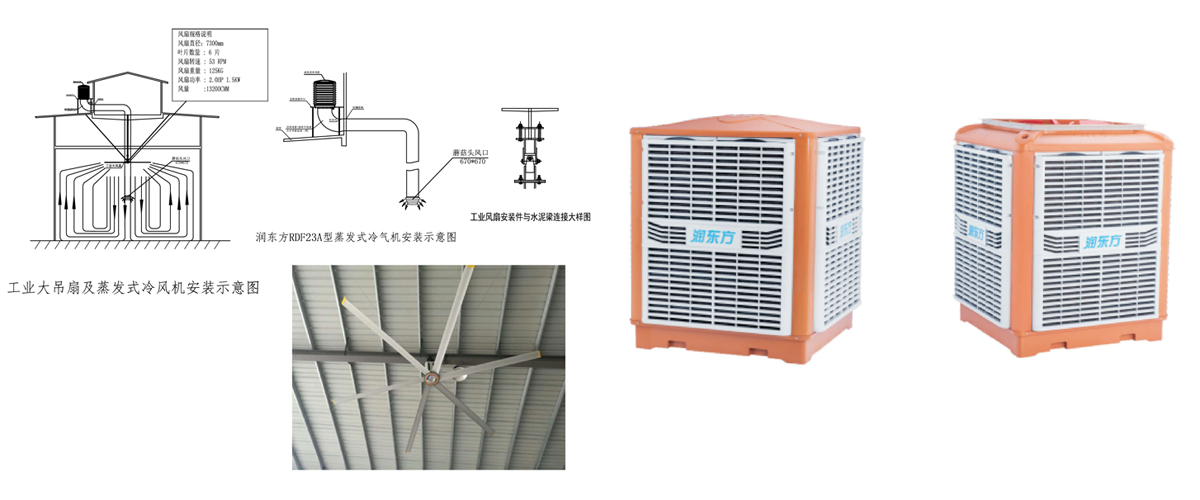

4、蒸发式冷气机RDF23A屋顶通气窗安装，RDF23C型室外挂墙安装，工业大风扇室内吊顶安装。

5、根据不同的季节，蒸发式冷风机及工业大吊扇可单独使用，节约使用成本。

6、此为初步设计方案，具体安装有待现场安装时确定。
